Примеры датчиков для использования в устройствах фитомониторинга

Комплекты датчиков для устройств фитомониторинга Physcan-3T и Physcan-4T используют чувствительные элементы конструкции Карманова В.Г. Конструктивное исполнение датчиков постоянно совершенствуется, в основном в сторону удобства эксплуатации, повышения чувствительноти и стабильности. С практической точки зрения, в основном имеют значение малые изменения в показаниях датчиков или микродинамические реакции различных частей контрольного растения на внешниее воздействие.
Датчики можно подразделить на три основных группы:
- датчики интенсивности сокодвижения (скорости ксилемного потока) по черешку листа;
- датчики интенсивности транспирации с поверхности листа;
- датчики абсолютных и относительных величин толщины листа.

Рис. 1 Рис. 2

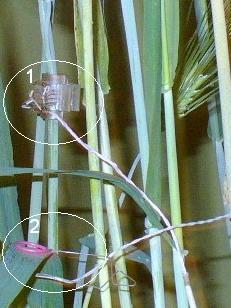

На рисунке 1 в белом круге датчик интенсивности сокодвижения. На рисунке 2 в первом круге тот же датчик, во втором - датчик интенсивности транспирации с поверхности листа.

Рис. 3 Рис. 4

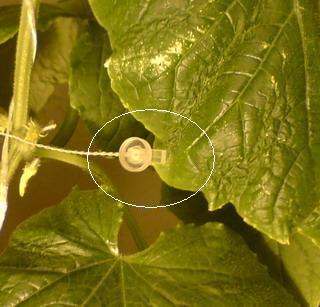

На рисунке 3 в белом круге датчик толщины листа типа МТ-16-09, абсолютной величины и динамических изменений этой толщины. На рисунке 4 датчик интенсивности транспирации.

Рис. 5 Рис. 6 Рис. 7

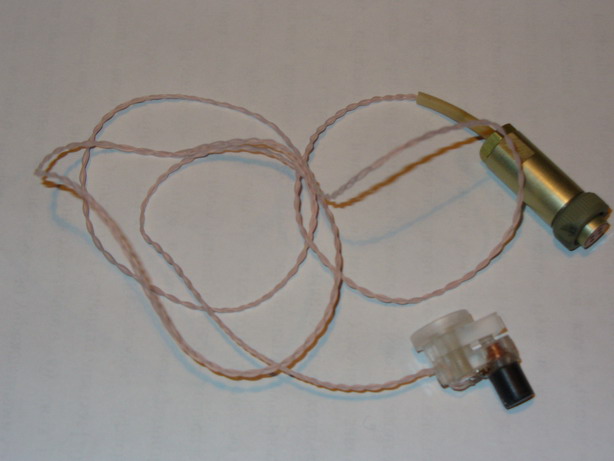

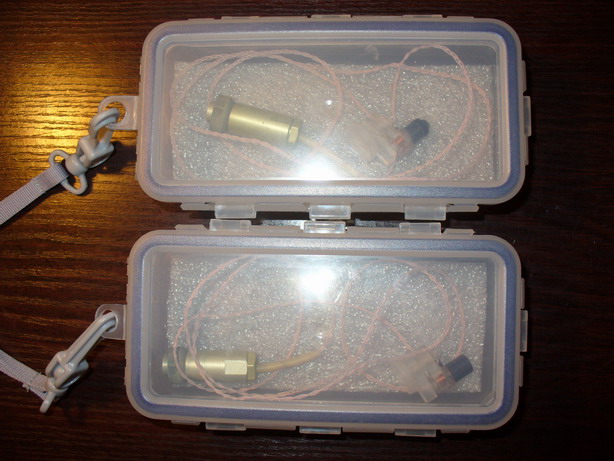

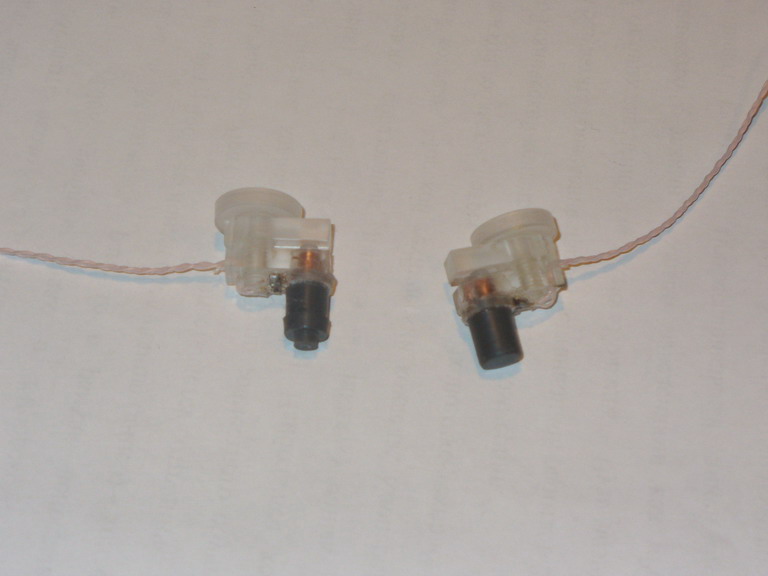

На рисунке 5 внешний вид датчика МТ-16-09 с кабелем типа МГТФ-0,03 и разъемом для подсоединения к лицевой панели фитомонитора. На рисунке 6 датчики в упаковочной таре, на рисунке 7 два датчика того же типа.

Рис. 8 Рис. 9 Рис. 10

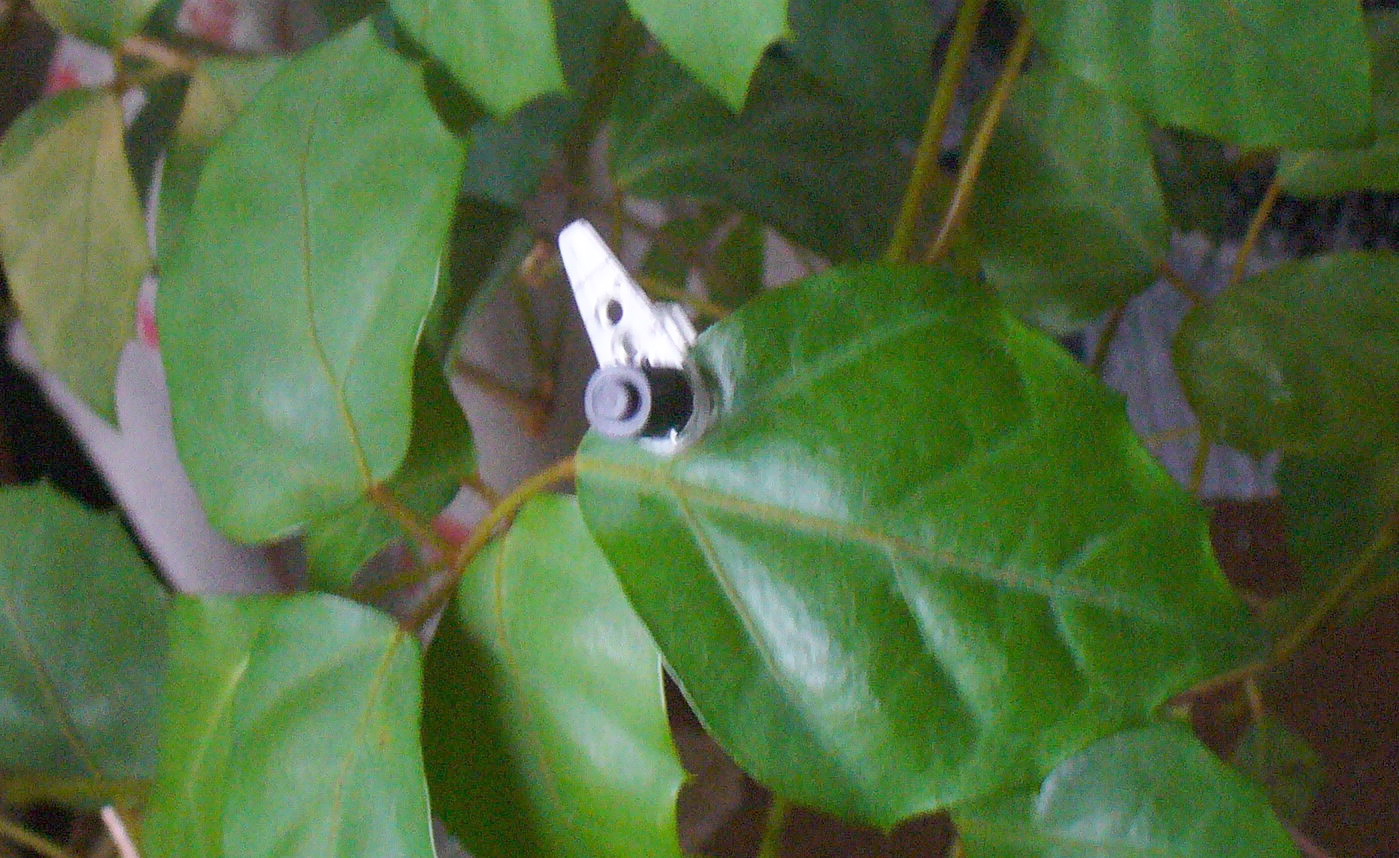

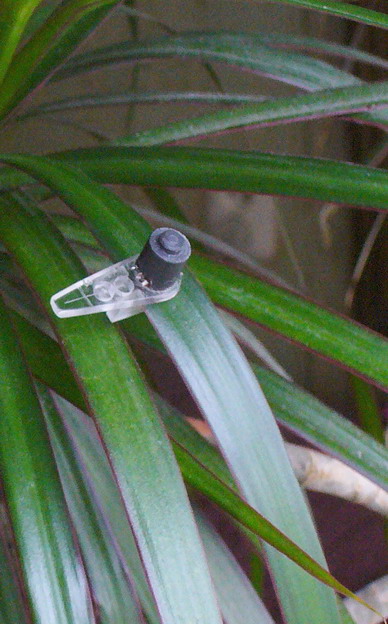

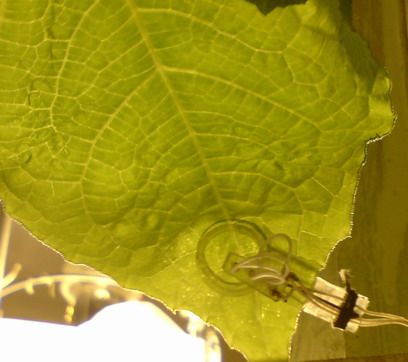

На рисунках 8 и 9 датчики толщины листа типа МТ-16-06 в рабочем состоянии. Масса датчика около 2г. На рисунке 10 - внешний вид датчика.
